Piezocirugía (4). Principios generales de la tecnología piezoeléctrica

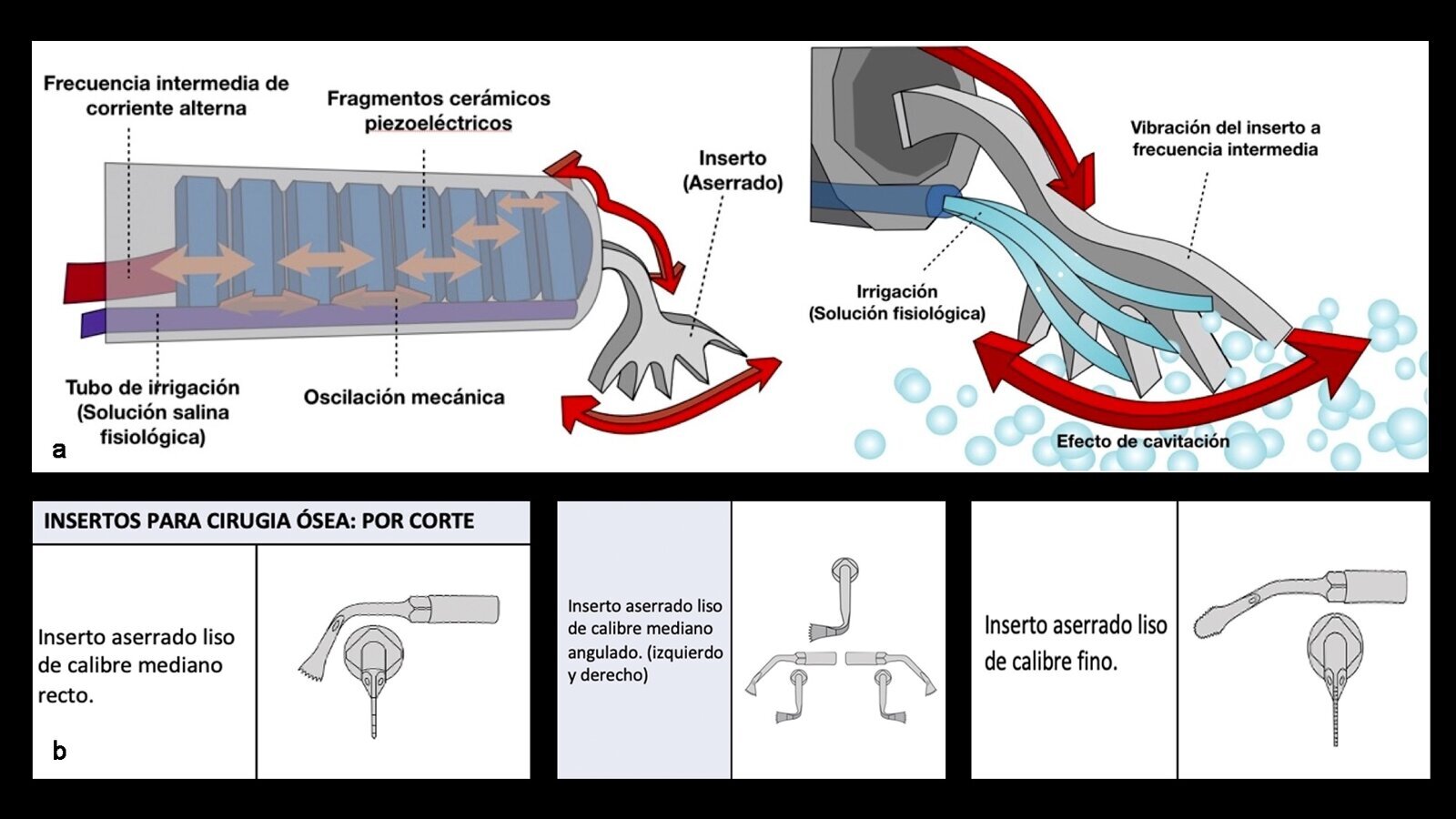

Figura 1. La tecnología piezoeléctrica, que utiliza una pieza de mano que emite vibraciones ultrasónicas (a), es útil en prácticamente todas las áreas de la odontología. Los diferentes  insertos (b) permiten realizar osteotomías, elevación de seno maxilar, cirugía periodontal o preparación de lechos para implantes dentales.

La tecnología piezoeléctrica actúa mediante oscilaciones de frecuencia ultrasónica amplificadas y transferidas a una punta vibrátil que, cuando se aplica con una ligera presión contra el tejido óseo, resulta en una cavitación gracias al efecto de corte mecánico que se produce exclusivamente en los tejidos mineralizados.

Cuarto de una serie de 11 artículos



Origen y funcionamiento

La piezocirugía es un sistema de seccionamiento alternativo a las fresas diamantadas y/o de carburo que han sido usadas tradicionalmente en diversos procedimientos quirúrgicos. Su principal atractivo es la capacidad de corte selectivo, lo que la convierte en el procedimiento ideal para ser usado en territorio fronterizo entre los tejidos blandos y duros, reduciendo el riesgo de traumatizar estructuras gingivales, nerviosas, musculares y vasculares.1

El libro "Cirugía piezoeléctrica. Generalidades y aplicaciones clínicas" explica los fundamentos de esta tecnología y muestra su utilidad práctica en el consultorio mediante casos clínicos.
Toque en la imagen para adquirir el libro.



El sistema piezoeléctrico fue desarrollado en el área médica en 19882. Actúa mediante oscilaciones de frecuencia ultrasónica amplificadas y transferidas a una punta vibrátil que, cuando se aplica con una ligera presión contra el tejido óseo, resulta en una cavitación gracias al efecto de corte mecánico que se produce exclusivamente en los tejidos mineralizados.3,4

El equipo está conformado por la pieza de mano piezoeléctrica, conectada y soportada a la unidad principal de energía, la cual también tiene salidas de irrigación. Un interruptor de pie activa la pieza de mano en donde se intercambian los insertos. La frecuencia de las vibraciones, el poder de corte y la cantidad de la irrigación pueden ser ajustadas. La frecuencia se establece normalmente entre los 25 y 30 kHz. Causa microvibraciones de amplitud que fluctúan entre los 60-210um,1 proporcionando una potencia de corte superior a los 5W.5,6,7

La piezocirugía es un sistema de seccionamiento alternativo a las fresas, cuyo principal atractivo es la capacidad de corte selectivo, que reduce el riesgo de traumatizar estructuras gingivales, nerviosas, musculares y vasculares.

Las vibraciones de baja frecuencia suelen emplearse en tratamientos de conductos; las de alta en limpieza de superficies dentarias o alisamientos radiculares y óseo. El modo potenciado es el de elección para osteoplastías y osteotomías. El patrón de oscilación potenciado se caracteriza por movimientos alternados entre la máxima y mínima frecuencia (30hz), con la finalidad de evitar que, al impactar sobre el hueso, el inserto produzca un sobrecalentamiento mientras se produce el corte. La irrigación que acompaña la activación de las puntas debe ser profusa. Usualmente se emplea suero fisiológico a 4°C. Los movimientos de activación deben ser intermitentes y la presión ejercida debe ser mínima, sin fuerza excesiva, permitiendo un seccionamiento preciso. En casos de osteotomías profundas, se pueden usar instrumentos convencionales de manera auxiliar, ya que, si el inserto se detiene y no realiza el efecto cortante, solo producirá elevación de la temperatura con un consecuente daño tisular.5

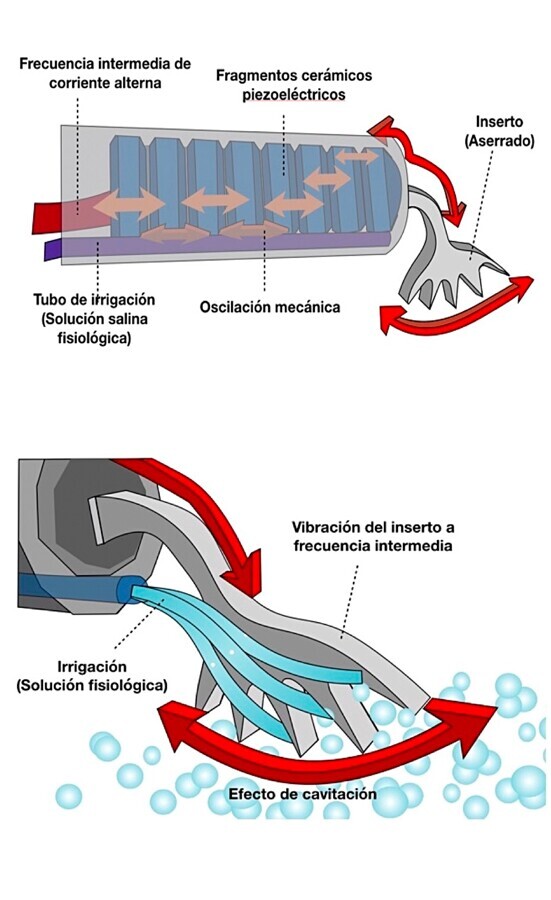

Figura 2. La entrada de la frecuencia intermedia de corriente alterna actúa a nivel de los fragmentos cerámicos piezoeléctricos produciendo una oscilación mecánica, la cual es transmitida al inserto generando un efecto de cavitación.(Adaptado de: Leclercq P, et al; Ref. 17).



Consideraciones biológicas

Se ha reportado que el uso del piezoeléctrico reduce el daño a las células óseas y permite la supervivencia de los tejidos remanentes,8 mostrando resultados prometedores con respecto a su cooperación en la pro-neoformación ósea de los sitios abordados.9,10

El sistema piezoeléctrico se emplea en osteotomías, elevación de seno maxilar, cirugías de la ATM, apicectomías, desplazamiento de estructuras nerviosas, expansión crestal, cirugía periodontal, preparación de lechos para implantes dentales, obtención y preparación de injertos óseos, extracción de piezas dentales, quistes y dientes impactados.

Se observó una regeneración y curación más rápida en zonas abordadas con bisturí piezoeléctrico, en comparación con los resultados obtenidos con brocas de carburo o de diamante.9 Las moléculas de oxígeno liberadas durante el corte tienen un efecto antiséptico y la vibración ultrasónica estimula el metabolismo celular. La precisión en la osteotomía permite la preservación de la arquitectura ósea normal, factor que podría contribuir directamente a acelerar la regeneración ósea. Algunos estudios han demostrado incluso que muestras de hueso extraído de osteotomías realizadas con el piezoeléctrico contenían más hueso vital y osteocitos que las obtenidas con métodos habituales.11



Figura 3. El Dr. José Rosas Díaz con su equipo de la la Universidad Privada San Juan Bautista durante un procedimiento de piezocirugía. Foto: Cortesía del autor



Adicionalmente, evaluaciones histológicas y moleculares han mostrado presencia osteblástica temprana en zonas abordadas con piezoeléctrico, obteniendo neoformación ósea a los catorce días. Igualmente, se observa una concentración más rápida de moléculas inductoras de hueso como las proteínas morfogenéticas (BMP-4) y de diferenciación celular osteoblástica, como el factor de crecimiento transformador β (TGF-β2). Paralelamente, se evidenció también menor presencia de citoquinas proinflamatorias y de diferenciación osteoclástica (TNF-α, IL-10, ILβ) en las etapas iniciales de curación, comparado con el fresado convencional.10 Todos estos hallazgos afianzan las ideas de biocompatibilidad y pro conservación de tejidos en tratamientos con piezoeléctrico.

Aplicaciones clínicas

Destaca su uso en medicina general y en odontología por especialistas craneomaxilares, periodoncistas, ortodoncistas, endodoncistas e implantólogos. Es empleado en osteotomías, elevación de seno maxilar2, cirugías de la articulación temporomandibular, apicectomías, desplazamiento de estructuras nerviosas,12 expansión crestal,13 cirugía periodontal,9 preparación de lechos para implantes dentales,10 obtención y preparación de injertos óseos,14 extracción de piezas dentales, quistes y dientes impactados.2,5

Además, la cirugía piezoeléctrica minimiza el estrés psicológico del paciente, afecta en menor grado la apertura bucal y el dolor post operatorio.15

Evaluaciones histológicas y moleculares muestran presencia osteblástica temprana en zonas abordadas con piezoeléctrico, obteniendo neoformación ósea a los catorce días.



Insertos para piezoeléctrico

Los insertos son puntas activas individuales e intercambiables. La dureza de un inserto se aumenta con una capa superficial de nitruro de titanio, a veces recubierta de diamante, que permite que el inserto se enfrente a los materiales más duros sin romperse. Por último, las diferentes formas de insertos brindan un efecto de corte variable que se adapta a los diversos escenarios clínicos, como, por ejemplo, cuando el borde afilado se transforma en una sierra oscilante micrométrica bajo el efecto de las vibraciones ultrasónicas.4

Los insertos pueden presentar diversas formas, revestimientos y usos17.

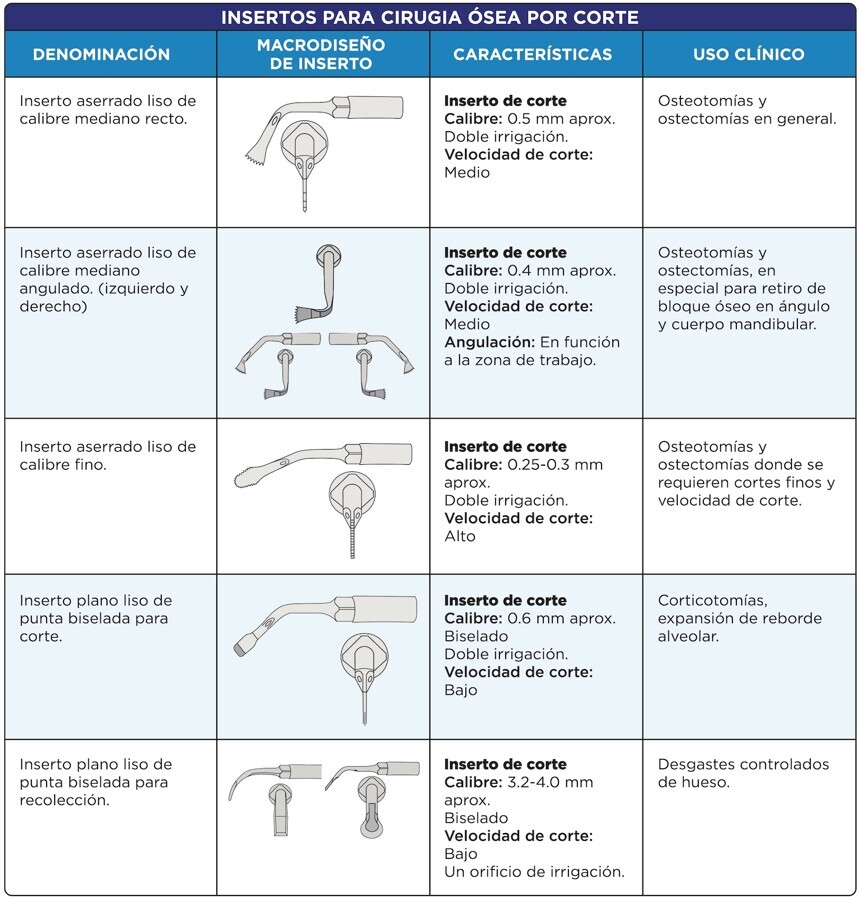

Figura 4. Los insertos de corte para cirugía ósea están indicados para procedimientos como osteotomías y ostectomías.
Hacer click en la imagen para ampliar.

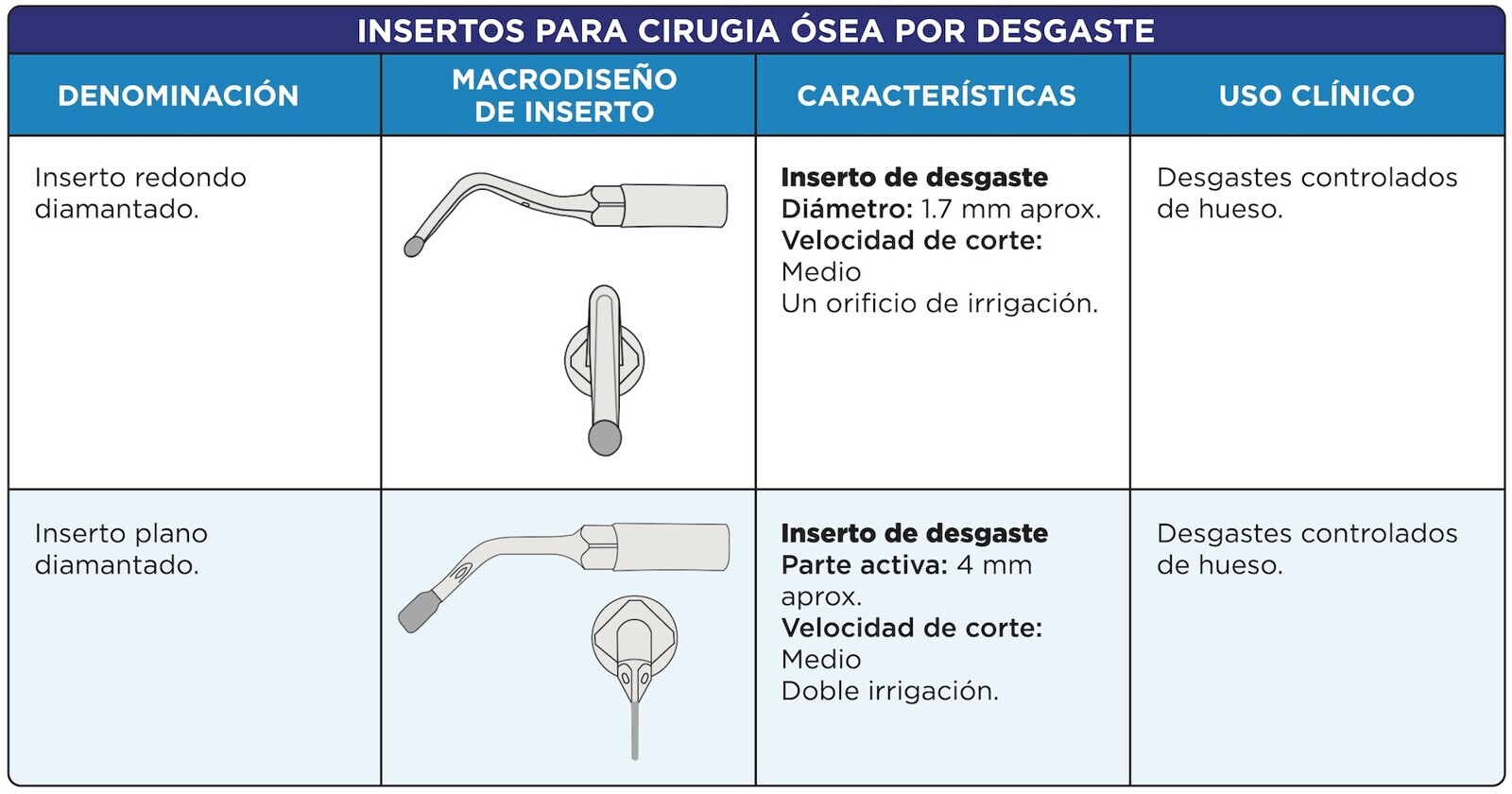

Figura 5. Este tipo de insertos se utilizan para el desgaste controlado de hueso.
Hacer click en la imagen para ampliar.

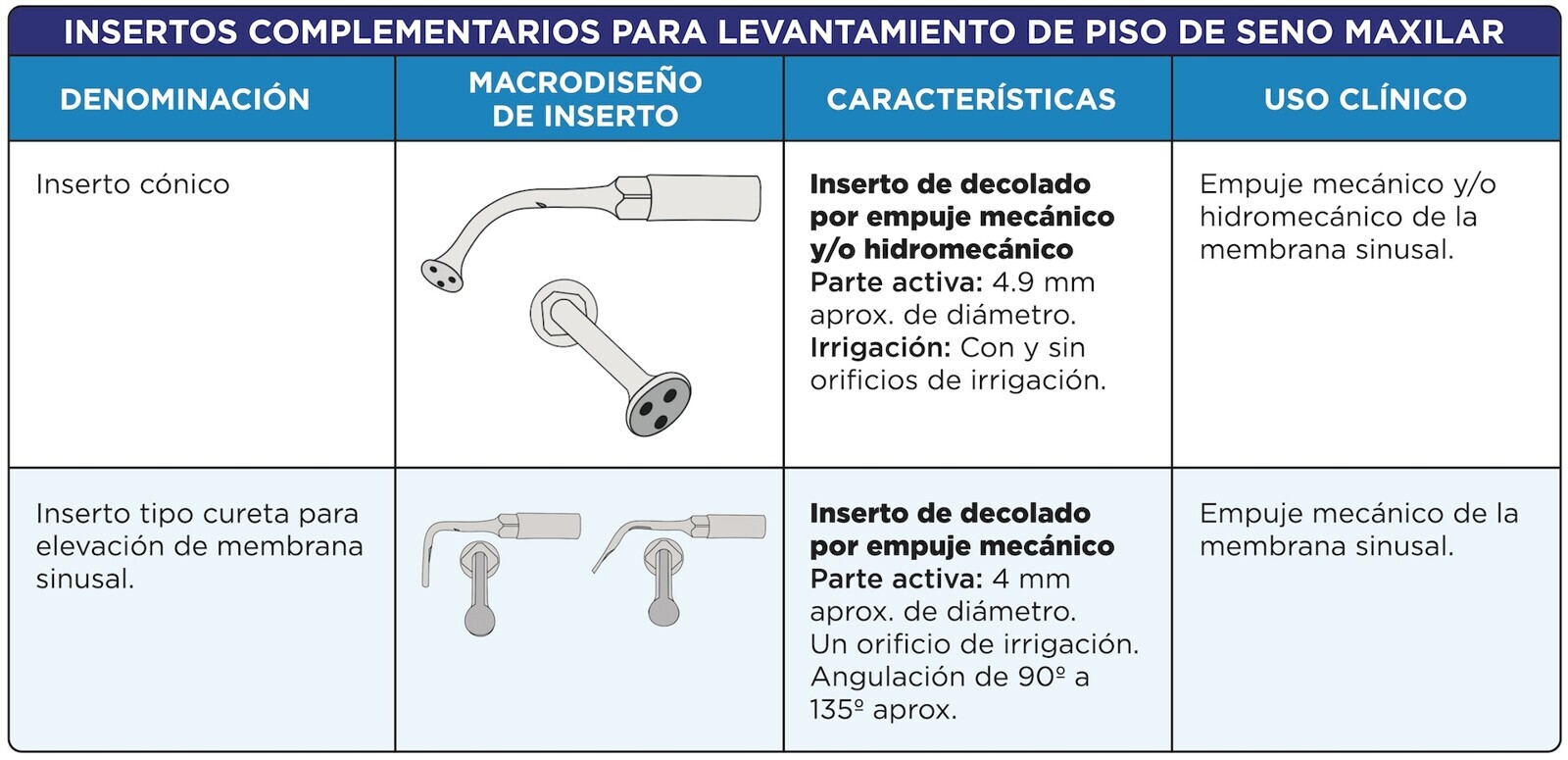

Figura 6. Los insertos para el levantamiento del piso de seno maxilar se utilizan para el empuje mecánico de la membrana sinusal.
Hacer click en la imagen para ampliar.

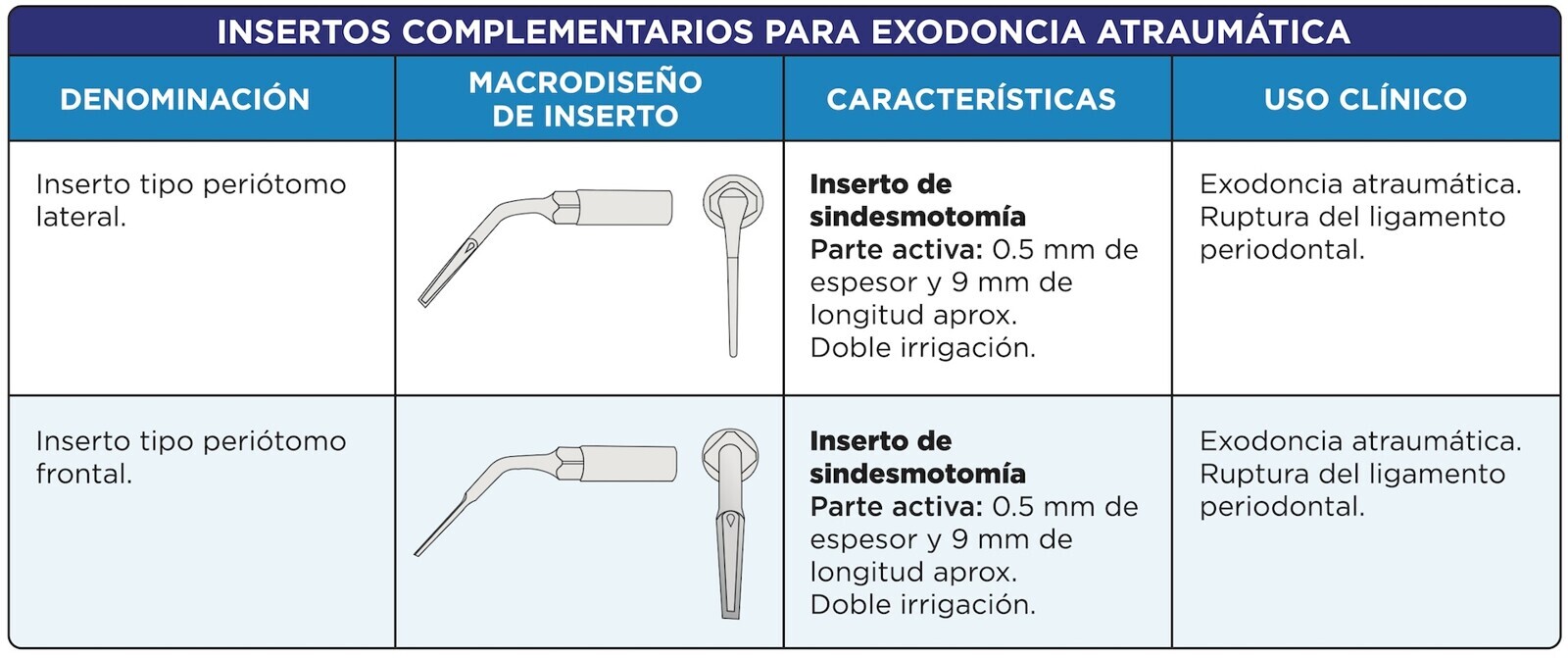

Figura 7. Estos insertos se emplean para exodoncia atraumática y para ruptura del ligamento periodontal.
Hacer click en la imagen para ampliar.

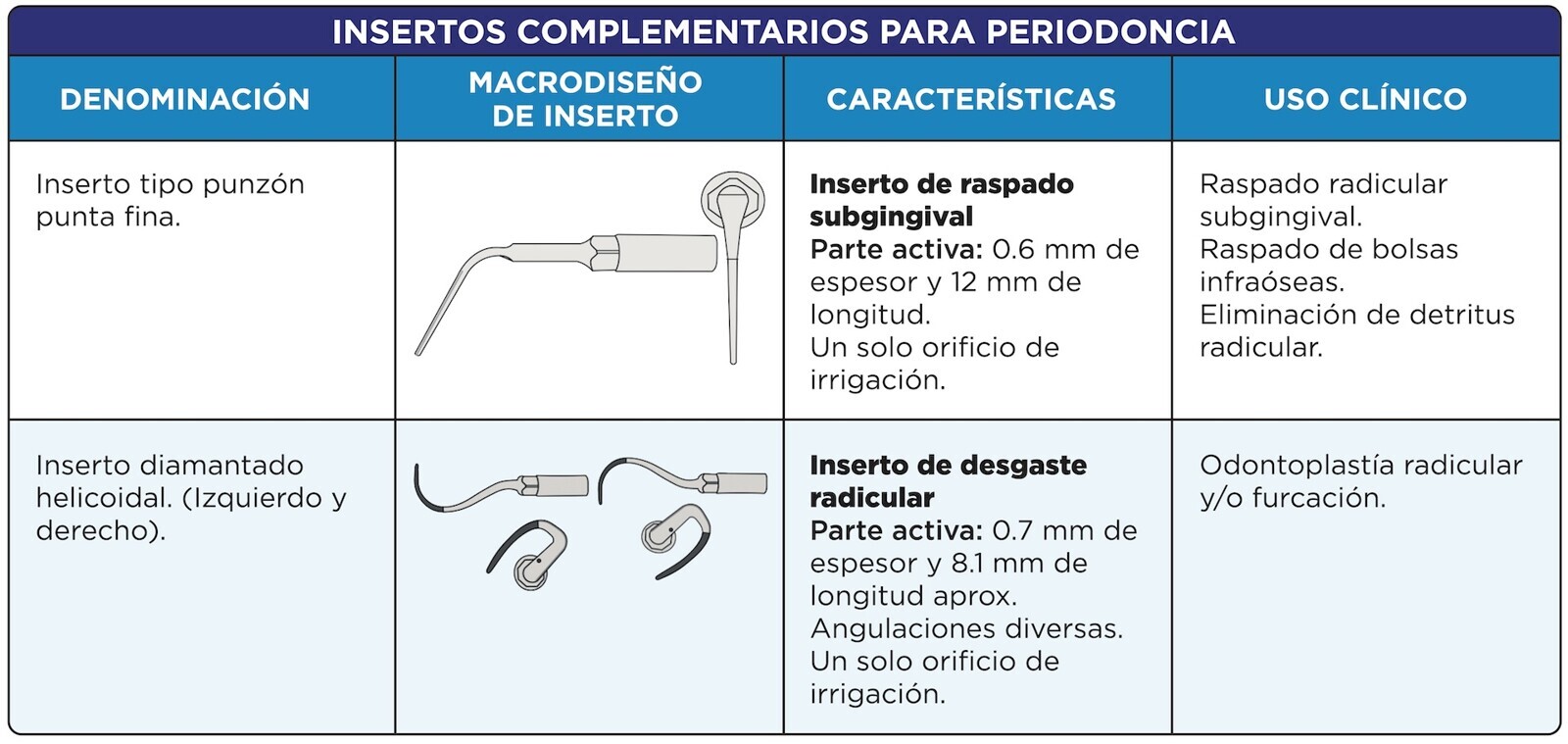

Figura 8. Los insertos para periodoncia se utilizan para raspado radicular subgingival, raspado de bolsas infraóseas y eliminación de detritus radicular.
Hacer click en la imagen para ampliar.

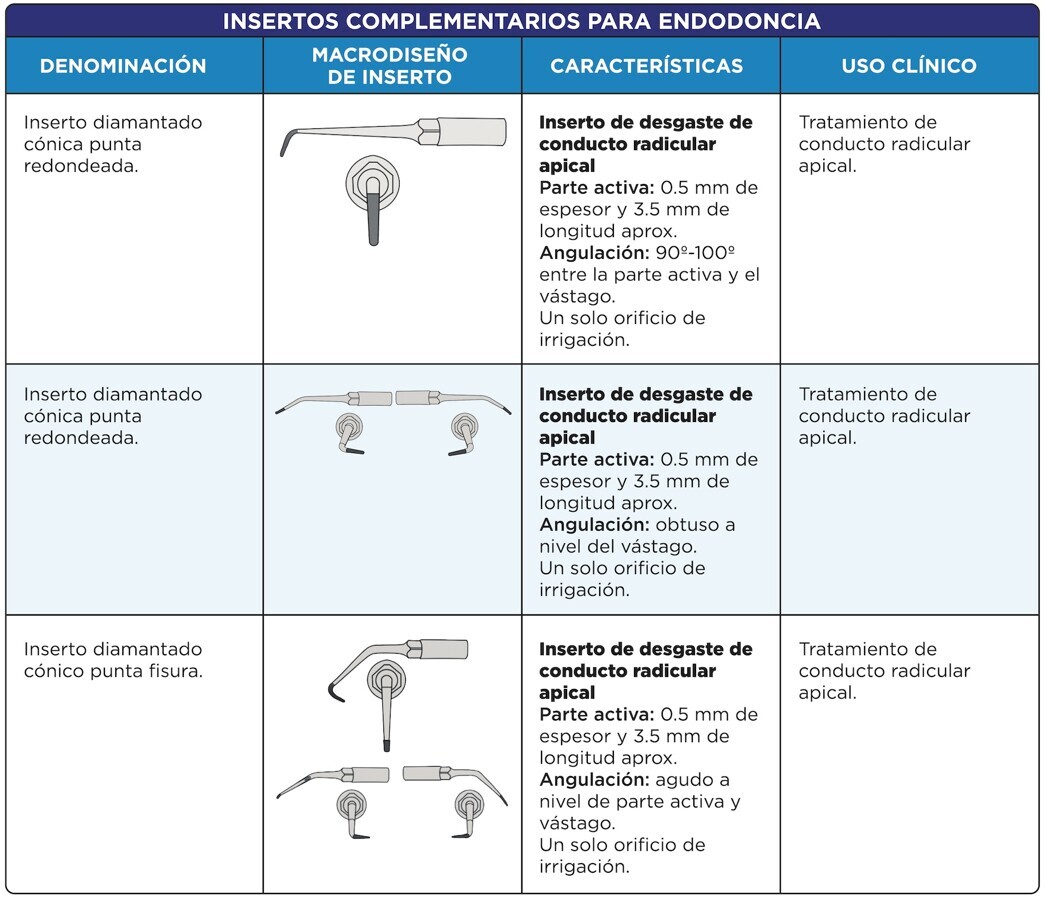

Figura 9. Los insertos para endodoncia están indicados para el tratamiento de conducto radicular apical.
Hacer click en la imagen para ampliar.

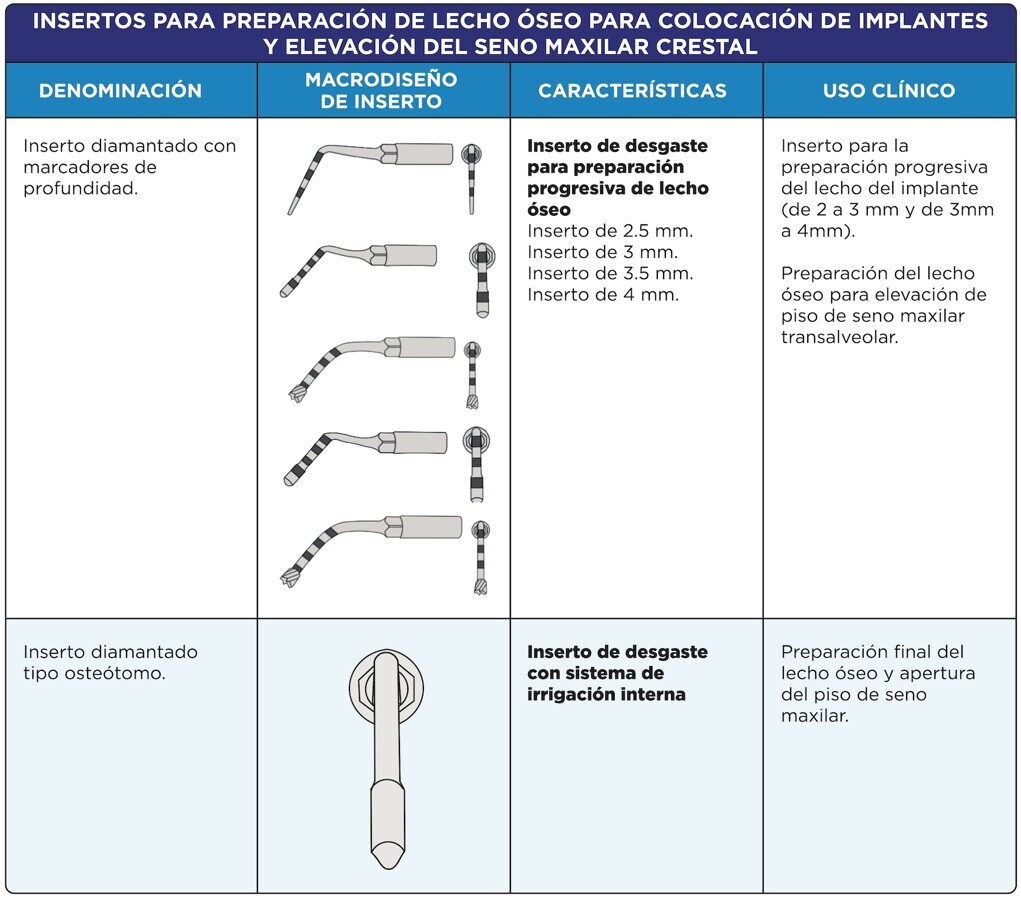

Figura 10. Los insertos para elevación del seno maxilar crestal se utilizan para la preparación del lecho del implante.
Hacer click en la imagen para ampliar.



Conclusión

La cirugía piezoeléctrica es útil en múltiples procedimientos odontológicos, que incluyen osteotomías, elevación de seno maxilar, cirugías de la ATM, apicectomías, desplazamiento de estructuras nerviosas, expansión crestal, cirugía periodontal, preparación de lechos para implantes dentales, obtención y preparación de injertos óseos, extracción de piezas dentales, quistes o dientes impactados. Además, la piezocirugía minimiza también el estrés psicológico del paciente y el dolor postoperatorio.



Ver el próximo miércoles el siguiente artículo de la serie:

Piezocirugía (5). El éxito de la cirugía apical en endodoncia



ARTICULOS RELACIONADOS

Piezoeléctrico + Motor de implantes en un solo dispositivo

Nota Editorial



Fecha de publicación de la serie de artículos del libro “Cirugía Piezoeléctrica: Generalidades y aplicaciones clínicas”.



Septiembre 18

Piezocirugía 1. Las ventajas clínicas de la Cirugía Piezoeléctrica



Septiembre 25

Piezocirugía 2. "Esta tecnología cambió totalmente mi práctica clínica"



Octubre 2

Piezocirugía 3. La importancia de la biología ósea



Octubre 9

Piezocirugía 4. Principios generales de la Piezocirugía



Octubre 16

Piezocirugía 5. El éxito de la cirugía apical en endodoncia



Octubre 23

Piezocirugía 6. Exodoncia de terceros molares simplificada



Octubre 30

Piezocirugía 7. "Esta tecnología corta solo tejidos duros"



Noviembre 6

Piezocirugía 8. La llegada de la exodoncia atraumática



Noviembre 13

Piezocirugía 9. Ventajas del piezoeléctrico en la terapia sinusal



Noviembre 20

Piezocirugía 10. Efectividad del piezoeléctrico en la terapia ósea regenerativa



Noviembre 27

Piezocirugía 11. Casos clínicos de terapia ósea regenerativa con piezoeléctrico



Libro “Cirugía Piezoeléctrica: Generalidades y aplicaciones clínicas”.



Piezocirugía. Edición Especial No. 1.
Toque en la imagen para ver la edición digital

Referencias

  1. Lui JN, Khin MM, Krishnaswamy G, et al. Prognostic factors relating to the outcome of endodontic microsurgery. J Endod. 2014;40(8):1071-1076.
  2. Kerekes K, Tronstad L. Long-term results of endodontic treatment performed with a standardized technique. J Endod. 1979;5(3):83-90.
  3. Lieblich SE. Endodontic surgery. Dent Clin North Am. 2012;56(1):121-ix.
  4. Walton RE, Ardjmand K. Histological evaluation of the presence of bacteria in induced periapical lesions in monkeys. J Endod.1992;18(5):216-27.
  5. Tronstad L, Barnett F, Cervone F. Periapical bacterial plaque in teeth with refractory to endodontic treatment. Endod Dent Traumatol. 1990;6(2):73-7.
  6. Jepsen K, Schneider E, Dommisch H, et al. Management of a Central Incisor with Horizontal Root Fracture for Esthetic and Functional Rehabilitation. Int J Periodontics Restorative Dent. 2016;36(1):65-73.
  7. Brito-Junior M, Faria-e-Silva AL, Quintino AC, et al. Orthograde retreatment failure with extruded MTA apical plug in a large periradicular lesion followed by surgical intervention: case report. Gen Dent. 2012;60(2):96-100.
  8. Szalma J, Soós B, Krajczár K, et al. Piezosurgical management of sealer extrusion-associated mental nerve anaesthesia: A case report. Aust Endod J. 2019;45(2):274-280.
  9. Kang M, In Jung H, Song M, et al. Outcome of nonsurgical retreatment and endodontic microsurgery: a meta-analysis. Clin Oral Investig. 2015;19(3):569-582.
  10. Abella F, de Ribot J, Doria G, et al. Applications of piezoelectric surgery in endodontic surgery: a literature review. J Endod. 2014;40(3):325-332.
  11. Kim S, Kratchman S. Modern endodontic surgery concepts and practice: a review. J Endod. 2006;32(7):601-23.
  12. Song M, Nam T, Shin SJ, Kim E. Comparison of clinical outcomes of endodontic microsurgery: 1 year versus long-term follow-up. J Endod. 2014;40(4):490-494.
  13. Lofthag-Hansen S, Huumonen S, Gröndahl K, et al. Limited cone-beam CT and intraoral radiography for the diagnosis of periapical pathology. Oral Surg Oral Med Oral Pathol Oral Radiol Endod. 2007;103(1): 114-9.
  14. Strbac GD, Schnappauf A, Giannis K, et al. Guided Modern Endodontic Surgery: A Novel Approach for Guided Osteotomy and Root Resection. J Endod. 2017;43(3):496-501.
  15. Moreno-Rabié C, Torres A, Lambrechts P, et al. Clinical applications, accuracy and limitations of guided endodontics: a systematic review. Int Endod J. 2020;53(2):214-231.
  16. Kocyigit ID, Atil F, Alp YE, et al. Piezosurgery versus conventional surgery in radicular cyst enucleation. J Craniofac Surg. 2012; 23(6):1805-8.
  17. Hirsch V, Kohli MR, Kim S. Apicoectomy of maxillary anterior teeth through a piezoelectric bony-window osteotomy: two case reports introducing a new technique to preserve cortical bone. Restor Dent Endod. 2016;41(4):310-315.
  18. Gagliani M, Taschieri S, Molinari R. Ultrasonic root-end preparation: influence of cutting angle on the apical seal. J Endod. 1998;24(11):726-30.
  19. Rubinstein RA, Kim S. Short-term observation of the results of endodontic surgery with the use of surgical operation microscope and Super-EBA as root end filling material. J Endod. 1999;25(1):43-8.
  20. Del Fabbro M, Tsesis I, Rosano G, et al. Scanning electron microscopic analysis of the integrity of the root-end surface after root-end management using piezoelectric device: a cadaveric study. J Endod. 2010;36(10):1693-7.
  21. Tsesis I, Rosen E, Taschieri S, et al. Outcomes of surgical endodontic treatment performed by a modern technique: an updated meta-analysis of the literature. J Endod. 2013;39(3):332-9.
  22. Bastien AV, Adnot J, Moizan H, et al. Secondary surgical decompression of the inferior alveolar nerve after overfilling of endodontic sealer into the mandibular canal: Case report and literature review. J Stomatol Oral Maxillofac Surg. 2017;118(6):389-392.
